Mengenal Jenis dan Tipe Crimping Tools untuk Kebutuhan Industri Kelistrikan

Jenis dan tipe crimping tools dapat diklasifikasikan berdasarkan mekanisme penggeraknya, seperti hand crimping tool yang dioperasikan secara manual, manual hydraulic crimping tool yang menggunakan tekanan hidrolik, serta battery-powered crimping tool yang ditenagai baterai. Selain itu, crimping tools juga dibedakan berdasarkan crimp profile atau bentuk die yang digunakan, seperti hexagonal, indent, square, dan profil lainnya. Dalam pemilihan alat, crimping range menjadi salah satu faktor penting yang perlu diperhatikan karena menentukan rentang ukuran kabel, terminal, atau konektor yang dapat diproses sesuai spesifikasi alat, sehingga hasil crimping lebih kuat, aman, dan memenuhi standar yang berlaku.

Perbedaan mekanisme penggerak dan bentuk die pada crimping tools menentukan jenis terminal, connector, ukuran konduktor, serta aplikasi yang dapat dikerjakan. Salah satu pilihan yang dapat dipertimbangkan adalah Hand Crimping Tools CT-150 OPT, yang perlu disesuaikan dengan spesifikasi kabel, jenis konektor, dan kebutuhan pekerjaan. Simak pembahasan berikut untuk memahami klasifikasi crimping tools secara teknis, termasuk crimping range, jenis die, serta cara menentukan alat crimping yang tepat agar hasil sambungan kuat, aman, dan sesuai standar yang berlaku.

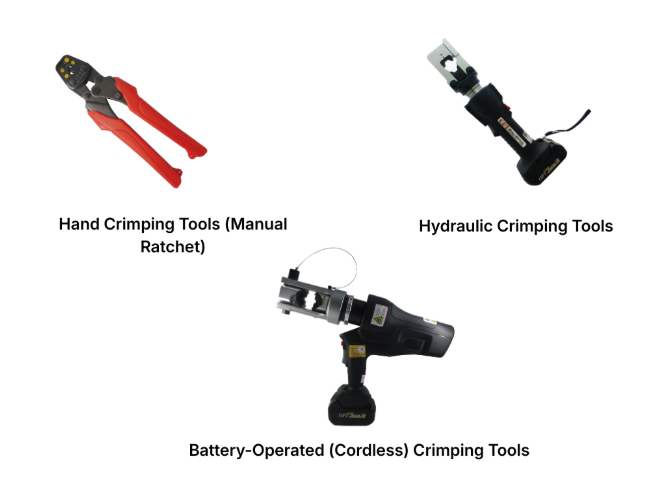

Jenis dan Tipe Crimping Tools Berdasarkan Mekanisme Tenaga


Crimping tools adalah alat yang digunakan untuk menekan (crimp) terminal atau connector pada ujung kabel sehingga terbentuk sambungan mekanis dan elektris yang kuat tanpa memerlukan proses solder. Salah satu produk yang dapat dipertimbangkan adalah Hand Crimping Tools CT-100 OPT, yang penggunaannya perlu disesuaikan dengan jenis terminal, ukuran konduktor, dan crimping range sesuai spesifikasi alat. Pemilihan crimping tool yang tepat membantu menghasilkan sambungan kabel yang rapi, aman, dan andal untuk berbagai kebutuhan instalasi listrik maupun pekerjaan elektrikal industri.

Lihat Produk Kami : Hand Crimping Tools CT-60 OPT

Prinsip kerja crimping adalah deformasi dingin (cold working) pada logam terminal untuk mengunci serat kabel secara merata sehingga menghasilkan sambungan mekanis yang kuat dan konduktivitas listrik yang baik, sesuai dengan prinsip dalam teknologi penyambungan (joining technology). Penggunaan Hand Crimping Tools CT-80 OPT dapat dipertimbangkan untuk pekerjaan crimping yang sesuai dengan spesifikasi alat, termasuk jenis terminal, ukuran konduktor, dan crimping range. Pemilihan alat yang tepat membantu memastikan proses crimping menghasilkan sambungan yang kuat, rapi, dan andal sesuai kebutuhan instalasi elektrikal.

Lihat Produk Kami : Hand Crimping Tools CT-38 OPT

Memilih crimping tool tidak cukup hanya berdasarkan ukuran kabel. Jenis terminal, material konduktor, bentuk crimp yang dipersyaratkan, dan spesifikasi pabrikan juga perlu diperhatikan.

Berikut klasifikasinya:

1. Hand Crimping Tools (Manual Ratchet)

Hand crimping tool menggunakan mekanisme ratchet manual yang mengunci tekanan hingga proses crimping selesai, sehingga hasil sambungan tetap konsisten meski dioperasikan oleh tenaga tangan.

Sebagai gambaran spesifikasi pabrikan, model hand crimping tool ratchet seperti KH-16 memiliki rentang crimping JIS 1,25–14 mm² dan DIN 1,5–16 mm² dengan bobot alat hanya 0,6 kg, menjadikannya pilihan untuk pekerjaan lapangan skala kecil hingga menengah

Hand crimping tool umumnya digunakan untuk terminal dan kabel berpenampang kecil hingga menengah, tetapi rentang aplikasinya bergantung pada desain alat, jenis terminal, dan spesifikasi die.

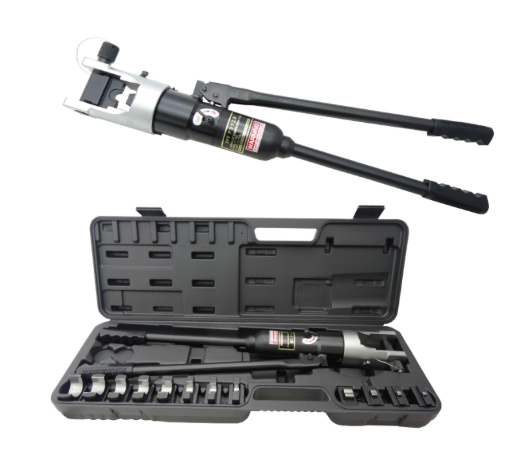

2. Hydraulic Crimping Tools

Hydraulic crimping tool memanfaatkan tekanan fluida hidrolik untuk menghasilkan gaya crimping yang jauh lebih besar dibandingkan dengan tipe manual, sehingga mampu mengerjakan kabel berpenampang besar.

Sebagai referensi spesifikasi manufaktur, tipe manual hydraulic crimper TP-80 memiliki kapasitas tekan 8 ton dengan rentang crimping 10–300 mm² (AWG 8–600 MCM), lengkap dengan set die standar 8 buah untuk berbagai ukuran lug hexagonal.

Tipe ini banyak digunakan untuk instalasi kabel daya, grounding system, dan pekerjaan industri yang membutuhkan gaya crimping lebih besar.

3. Battery-Operated (Cordless) Crimping Tools

Battery-operated crimping tool menggunakan tenaga baterai untuk menggerakkan mekanisme crimping. Pada banyak model industri, tenaga tersebut menggerakkan sistem hidrolik internal untuk menghasilkan gaya crimping yang besar.

Battery-operated crimping tool cocok untuk pekerjaan volume tinggi seperti proyek instalasi listrik skala besar atau pekerjaan di ketinggian, karena mengurangi kelelahan operator dan mempercepat waktu kerja per titik sambungan.

Jenis dan Tipe Crimping Tools Berdasarkan Bentuk Die (Rongga Penekan)


Selain mekanisme penggerak, crimping tool juga dapat dibedakan berdasarkan crimp profile, yaitu bentuk deformasi yang dihasilkan oleh die pada terminal atau konektor.

Beberapa profile yang umum dijumpai antara lain:

1. Hexagonal Crimp

Hexagonal atau hex crimp menghasilkan deformasi berbentuk segi enam pada bagian terminal yang dikrimp. Profile ini banyak digunakan pada berbagai jenis cable lug dan connector, terutama untuk aplikasi kabel daya.

2. Indent Crimp

Indent crimp menghasilkan satu atau beberapa lekukan pada bagian barrel terminal. Profile ini digunakan pada berbagai jenis terminal dan connector, termasuk aplikasi dengan material atau konstruksi terminal tertentu.

3. Square Crimp

Square crimp menghasilkan deformasi berbentuk persegi atau mendekati persegi pada bagian terminal. Profile ini umum digunakan untuk wire ferrule atau cable end-sleeve, khususnya pada aplikasi panel kontrol dan control wiring.

4. Profile Lainnya

Selain hex, indent, dan square, terdapat berbagai profil crimp lainnya yang dirancang untuk terminal dan konektor tertentu. Beberapa sistem crimping menggunakan bentuk oval, trapezoidal, B-crimp, atau profil khusus yang ditentukan oleh produsen konektor.

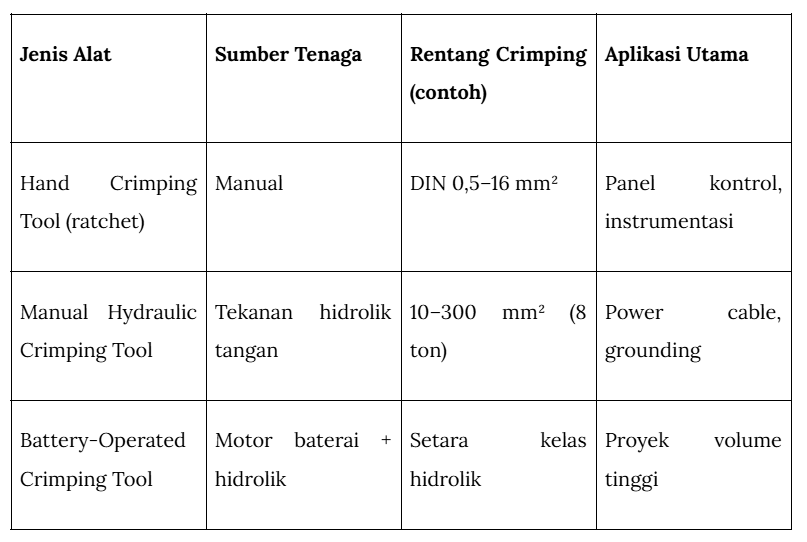

Tabel Perbandingan Jenis Crimping Tools


Agar lebih mudah membandingkan, simak tabel berikut ini:

Saat mengevaluasi jenis dan tipe crimping tool untuk kebutuhan industri, Anda perlu memastikan rentang crimping alat sesuai dengan standar penampang kabel yang berlaku di lokasi kerja, misalnya klasifikasi DIN 46235 dan JIS C 2805 untuk lug dan terminal, atau AWG untuk sistem kelistrikan berbasis Amerika.

Klaim tonase dan rentang crimping sebaiknya selalu merujuk pada spesifikasi resmi pabrikan dalam datasheet produk, bukan estimasi umum, karena toleransi tekanan yang tidak sesuai berpotensi menyebabkan sambungan under-crimp atau over-crimp.

FAQ

1. Apa perbedaan hand crimping tool dan hydraulic crimping tool?

Hand crimping tool mengandalkan tenaga tangan dengan mekanisme ratchet dan cocok untuk kabel berpenampang kecil hingga menengah, sedangkan hydraulic crimping tool menggunakan tekanan fluida untuk menghasilkan gaya crimping yang jauh lebih besar sehingga mampu menangani kabel berpenampang besar seperti 300 mm².

2. Kapan sebaiknya menggunakan battery-operated crimping tool dibanding hydraulic manual?

Battery-operated crimping tool lebih sesuai untuk pekerjaan dengan volume titik sambungan tinggi atau lokasi kerja yang sulit dijangkau, karena mengurangi tenaga fisik operator dibandingkan dengan pompa hidrolik manual yang membutuhkan penekanan berulang.

3. Bagaimana cara mengetahui rentang crimping yang sesuai untuk kabel saya?

Cocokkan penampang kabel (dalam mm² atau AWG) dengan rentang crimping spesifikasi pada datasheet alat, misalnya rentang DIN 0,5–16 mm² pada hand crimping tool atau 10–300 mm² pada hydraulic crimping tool.

4. Apakah crimping tool manual masih relevan untuk industri modern?

Masih relevan, terutama untuk instalasi skala kecil hingga menengah seperti panel kontrol dan instrumentasi, karena biaya investasi lebih rendah, tidak memerlukan sumber daya tambahan, dan tetap menghasilkan crimping yang konsisten berkat mekanisme ratchet.

5. Merek apa yang direkomendasikan untuk crimping tools kelas industri?

Teknik Saurus merekomendasikan produk bermerek OPT dari LUN-YUAN Enterprise, produsen asal Taiwan yang telah beroperasi sejak 1979 dan memproduksi lini lengkap, dari hand crimping tool hingga hydraulic crimping tool, dengan spesifikasi teknis yang terdokumentasi secara resmi.
