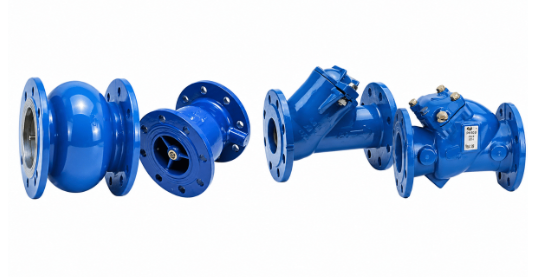

Cara Kerja Swing Check Valve dan Alasan Penggunaannya di Sistem Perpipaan Industri

Cara kerja swing check valve mengandalkan disk berengsel (hinged disc) yang menggantung di bagian atas rongga valve, di mana komponen ini terdorong terbuka saat fluida mengalir maju dan menutup secara otomatis akibat gaya gravitasi serta tekanan balik ketika aliran berbalik arah untuk mencegah backflow tanpa memerlukan aktuator eksternal. Jika dibandingkan dengan gate valve yang umumnya dioperasikan secara manual untuk membuka atau menutup total jalur aliran utama, swing check valve dirancang khusus untuk bekerja secara mandiri demi melindungi sistem perpipaan dari risiko aliran balik yang dapat merusak peralatan.

Baca Juga : Pengertian, Cara Kerja dan Fungsi Swing Check Valve

Bagi Anda yang merancang atau melakukan maintenance sistem perpipaan industri, memahami Fungsi Swing Check Valve serta mekanisme kerjanya sangat penting dalam menentukan kesesuaian komponen, sehingga sistem dapat terhindar dari risiko water hammer atau kebocoran akibat kondisi aliran yang tidak stabil.

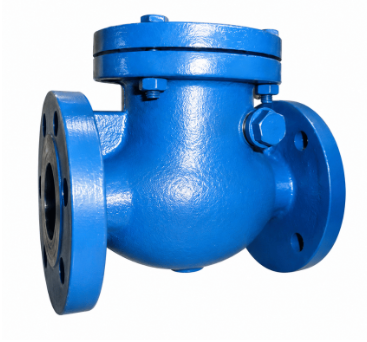

Apa Itu Swing Check Valve


Swing check valve adalah jenis check valve (non-return valve) yang menggunakan disk berbentuk piringan dengan ukuran mendekati diameter dalam pipa, dipasang menggantung pada engsel (hinge) di bagian atas badan valve. Dalam sistem perpipaan industri, komponen ini sering digunakan berdampingan dengan jenis ball valve yang andal dalam mengatur buka-tutup aliran secara cepat, sehingga kombinasi keduanya dapat memaksimalkan efisiensi dan keamanan operasional fluida.

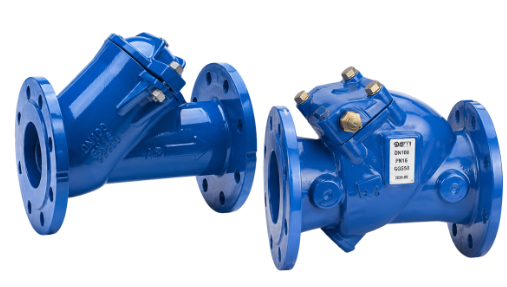

Berbeda dengan lift check valve yang cakramnya bergerak vertikal lurus terhadap dudukan (seat), cakram pada swing check valve bergerak secara ayunan (swing) mengikuti arah aliran fluida. Pemahaman mendalam mengenai karakteristik mekanis komponen ini sangat membantu para teknisi dalam memilih perangkat perpipaan yang tepat, termasuk saat mengombinasikannya dengan gate valve industri untuk memaksimalkan efisiensi kontrol aliran secara keseluruhan.

Bagaimana Cara Kerja Swing Check Valve Secara Detail


Agar lebih mudah membayangkannya, berikut cara kerja swing check valve:

1. Fase Aliran Maju (Forward Flow)

Saat fluida mengalir searah dengan sistem perpipaan, tekanan aliran mendorong disk terangkat dari dudukannya. Disk berayun membuka penuh mengikuti sumbu engsel, sehingga fluida dapat mengalir dengan hambatan minimal melalui rongga valve mirip seperti prinsip pergerakan komponen pada butterfly valve, namun komponen ini bekerja secara otomatis sepenuhnya untuk merespons dinamika tekanan fluida tanpa memerlukan kontrol eksternal.

2. Fase Penutupan Otomatis

Ketika aliran maju melambat atau berhenti, atau tekanan di sisi hilir (downstream) melebihi tekanan di sisi hulu (upstream), gaya gravitasi dan tekanan balik akan mendorong cakram untuk berayun kembali ke posisi semula. Cakram menutup rapat dudukan (seat), mencegah fluida mengalir ke arah yang berlawanan.

Mekanisme ini bekerja sepenuhnya otomatis tanpa memerlukan tenaga eksternal, sensor, atau aktuator. Inilah yang membedakan check valve dari jenis valve kontrol lain, seperti gate valve atau ball valve, yang membutuhkan operasi manual maupun operasi motor.

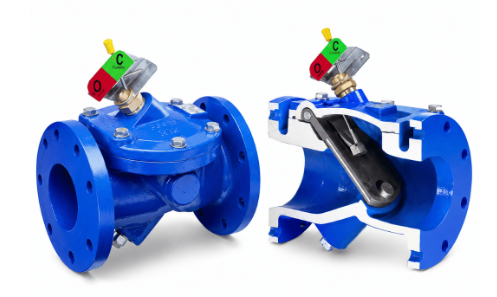

Komponen Utama Swing Check Valve


Apa saja komponen utama swing check valve? Berikut beberapa di antaranya:

- Body (badan valve), menampung seluruh komponen internal dan menjadi jalur aliran fluida.
- Disk (piringan penutup), komponen utama yang membuka-tutup mengikuti arah aliran.
- Hinge (engsel), titik tumpu ayunan cakram yang biasanya terpasang pada bagian atas rongga valve.
- Seat (dudukan), permukaan tempat cakram menutup rapat saat aliran berhenti atau berbalik.

Spesifikasi Teknis Swing Check Valve untuk Aplikasi Industri


Sebagai referensi spesifikasi produk di pasar, Hartec memproduksi swing check valve di Taiwan dengan sambungan flange rating JIS 10K, body berbahan cast iron, dan ukuran nominal 2 hingga 6 inci.

JIS 10K merupakan pressure class flange berdasarkan JIS B2220. Angka nominalnya umumnya sekitar 10 kgf/cm² (±0,98 MPa), tetapi material dan temperatur operasi menentukan tekanan kerja yang diizinkan sesuai pressure-temperature rating.

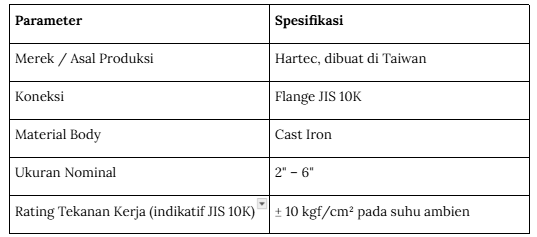

Tabel Ringkasan Spesifikasi Swing Check Valve Hartec


Kapan Swing Check Valve Perlu Dipasang


Swing check valve umumnya terpasang secara horizontal pada jalur distribusi bertekanan menengah hingga tinggi, seperti sistem perpipaan bahan bakar, air, serta jalur proses pada kapal dan fasilitas industri.

Lihat Produk Kami : Hartec Swing Check Valve

Untuk menjaga performa jangka panjang, teknisi sering memasang valve ini bersama strainer di sisi upstream untuk menyaring partikel padat sebelum fluida melewati disk. Cara ini membantu mengurangi risiko keausan pada permukaan seat.

Lihat Produk Kami : Hartec Gate Valve Rising Flange JIS10K

Teknik Saurus, di bawah naungan PT Badja Abadi Sentosa, menyediakan Swing Check Valve bermerek Hartec dengan sambungan flange JIS 10K dan material cast iron untuk kebutuhan sistem perpipaan bahan bakar dan air pada aplikasi industri.

Anda dapat berkonsultasi dengan tim sales kami untuk menentukan ukuran dan spesifikasi valve yang sesuai dengan tekanan kerja sistem Anda.

FAQ

1. Bagaimana cara kerja swing check valve mencegah aliran balik?

Disk pada swing check valve berayun terbuka saat fluida mengalir maju, lalu menutup rapat pada dudukan seat karena gaya gravitasi dan tekanan balik saat aliran maju berhenti atau berbalik arah, sehingga fluida tidak dapat mengalir kembali ke sisi upstream.

2. Apa perbedaan swing check valve dengan lift check valve?

Disk pada swing check valve bergerak dengan mekanisme ayunan (swing) pada engsel di bagian atas valve, sedangkan disk pada lift check valve bergerak naik-turun secara vertikal lurus terhadap dudukannya. Perbedaan ini memengaruhi pressure drop dan orientasi pemasangan pada masing-masing tipe.

3. Di mana sebaiknya swing check valve dipasang dalam sistem perpipaan?

Swing check valve umumnya cocok untuk sistem dengan arah aliran yang jelas dan kondisi aliran yang relatif stabil.

Untuk sistem dengan kecepatan aliran rendah, aliran berdenyut, atau risiko water hammer tinggi, pemilihan tipe check valve perlu Anda evaluasi lebih lanjut berdasarkan karakteristik sistem dan rekomendasi manufaktur.

4. Apa arti rating JIS 10K pada spesifikasi swing check valve?

Rating JIS 10K menunjukkan klasifikasi tekanan kerja flange sesuai standar JIS B2220, yaitu sekitar 10 kgf/cm² (±1,0 MPa) pada suhu ambien, dengan nilai tekanan kerja yang menurun seiring kenaikan suhu fluida sesuai tabel pressure-temperature pada standar tersebut.

5. Apakah swing check valve memerlukan perawatan khusus?

Swing check valve tergolong komponen dengan biaya perawatan yang rendah. Namun, tetap perlu Anda periksa secara berkala bagian disk, hinge, dan seat untuk memastikan tidak ada keausan atau kebocoran, terutama jika Anda memasangnya tanpa strainer pada jalur yang mengandung partikel padat.
